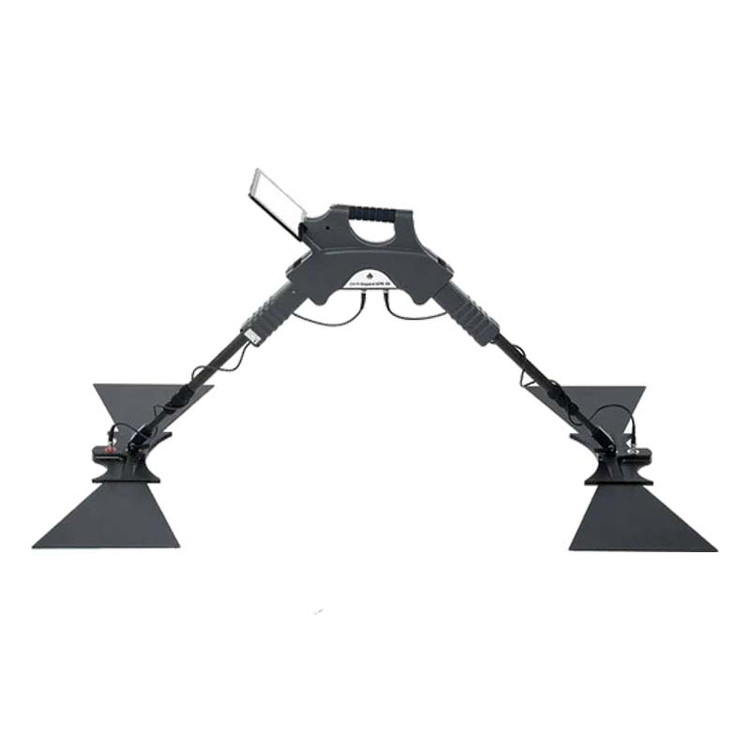

اسکنر جی پارد Gepard GPR

توضیحات

اسکنر جی پارد Gepard GPR یکی از دستگاه های رادار نفوذ به زمین شرکت OKM آلمان است که برای بررسی ساختارها و ناهنجاری های زیر سطح زمین طراحی شده است. این دستگاه با استفاده از فناوری GPR و ارسال و دریافت سیگنال های راداری، اطلاعات مربوط به ساختارهای زیرزمینی را جمع آوری کرده و امکان تحلیل داده های به دست آمده را در اختیار اپراتور قرار می دهد.

Gepard GPR در مقایسه با فلزیاب های معمولی، تنها برای تشخیص یک هدف فلزی طراحی نشده است و می تواند در بررسی حفره ها، فضاهای خالی، تونل ها، دیوارهای مدفون، خطوط لوله، سازه های زیرزمینی و سایر ناهنجاری های زمین نیز مورد استفاده قرار گیرد. شرکت OKM برای این دستگاه سیستم تصویربرداری و تحلیل داده ارائه کرده و داده های اندازه گیری شده را برای بررسی دقیق تر در اختیار نرم افزار قرار می دهد.

اسکنر Gepard GPR چیست؟

اسکنر جی پارد Gepard GPR یک رادار نفوذ به زمین است که برای شناسایی ناهنجاری های زیرسطحی مورد استفاده قرار می گیرد. عملکرد این سیستم بر اساس ارسال سیگنال به داخل زمین و دریافت بازتاب آن است. تغییرات موجود در ساختار زیر زمین می توانند در داده های ثبت شده توسط سیستم قابل مشاهده باشند.

یکی از ویژگی های مهم Gepard GPR، استفاده از بازه فرکانسی چندگانه از ۶۰ تا ۳۰۰ مگاهرتز است. این بازه با استفاده از آنتن های تلسکوپی تنظیم می شود و امکان انتخاب تنظیمات مناسب برای بررسی های مختلف را فراهم می کند. طبق اطلاعات رسمی OKM، دستگاه همچنین از تنظیمات خودکار برای بهینه سازی بررسی زمین با توجه به شرایط خاک پشتیبانی می کند.

فناوری GPR در اسکنر جی پارد چگونه کار می کند؟

در سیستم های GPR، سیگنال راداری به داخل زمین ارسال شده و بازتاب سیگنال از لایه ها و ساختارهای زیر سطحی دریافت می شود. داده های به دست آمده سپس برای ایجاد تصویر و نمایش ناهنجاری های احتمالی مورد استفاده قرار می گیرند.

در اسکنر جی پارد Gepard GPR، اطلاعات اندازه گیری شده به سیستم نمایش و تحلیل منتقل می شود و اپراتور می تواند داده های اسکن را برای بررسی ساختار زیر زمین مورد تحلیل قرار دهد. نرم افزارهای تصویری OKM امکان مشاهده داده ها در قالب های مختلف و پردازش تصویر اسکن را فراهم می کنند.

به همین دلیل، اسکنر جی پارد Gepard GPR را نمی توان صرفا یک فلزیاب نقطه زن دانست؛ این دستگاه بیشتر در دسته تجهیزات اسکن و تصویربرداری زیرسطحی قرار می گیرد.

مشخصات فنی اسکنر Gepard GPR

عمق اسکنر Gepard GPR چقدر است؟

یکی از پرتکرارترین سوالات درباره عمق اسکنر جی پارد Gepard GPR، میزان نفوذ این دستگاه در زمین است. در منابع فروش و معرفی این دستگاه، عمق تا حدود ۴۰ متر برای Gepard GPR ذکر شده است؛ حتی در صفحه رسمی OKM نیز نمونه ای از استفاده دستگاه تا ۴۰ متر در بخش نظرات کاربران نمایش داده شده است.

با این حال، عدد ۴۰ متر نباید به عنوان یک عمق ثابت و تضمین شده برای همه اهداف در نظر گرفته شود. عمق قابل دستیابی به عواملی مانند نوع خاک، میزان رطوبت و کانی سازی، اندازه و جنس هدف، نوع آنتن، تنظیمات دستگاه و نحوه انجام اسکن وابسته است. بنابراین برای بررسی عمق واقعی یک هدف، شرایط محیط و مشخصات هدف باید در کنار مشخصات فنی دستگاه در نظر گرفته شود.

فرکانس اسکنر جی پارد Gepard GPR

اسکنر جی پارد Gepard GPR از محدوده فرکانسی ۶۰ تا ۳۰۰ مگاهرتز استفاده می کند. این بازه با کمک آنتن های تلسکوپی در سیستم دستگاه ایجاد می شود.

به صورت کلی در سیستم های GPR، انتخاب فرکانس روی تعادل میان نفوذ و تفکیک پذیری داده ها تاثیر دارد. فرکانس های پایین تر معمولا برای بررسی عمیق تر مناسب تر هستند، در حالی که فرکانس های بالاتر می توانند جزئیات بیشتری از اهداف نزدیک تر به سطح ارائه دهند.

OKM برای Gepard GPR تنظیمات مختلفی را برای بهینه سازی بررسی زمین در نظر گرفته است تا اپراتور بتواند تنظیمات مناسب تری را برای شرایط مختلف انتخاب کند.

کاربردهای اسکنر Gepard GPR

اسکنر جی پارد Gepard GPR برای بررسی طیف متنوعی از ساختارها و ناهنجاری های زیرزمینی طراحی شده است. بر اساس اطلاعات رسمی OKM، مهم ترین کاربردهای این سیستم عبارتند از:

شناسایی حفره و فضای خالی

یکی از کاربردهای مهم GPR، بررسی ناهنجاری های مربوط به فضاهای خالی زیر زمین است. حفره ها، اتاقک های زیرزمینی و برخی ساختارهای مشابه می توانند در داده های راداری قابل بررسی باشند.

بررسی تونل و سازه های زیرزمینی

Gepard GPR برای بررسی تونل ها، پناهگاه ها، راهروها و برخی سازه های مدفون نیز کاربرد دارد. این قابلیت برای پروژه هایی که هدف آنها شناخت ساختار زیر زمین پیش از حفاری است اهمیت دارد.

شناسایی خطوط لوله و کابل

طبق اطلاعات رسمی سازنده، خطوط لوله، مجراها و مجموعه کابل های مدفون نیز از جمله ساختارهایی هستند که می توانند با Gepard GPR مورد بررسی قرار گیرند.

بررسی دیوارها و سازه های مدفون

این دستگاه می تواند برای بررسی دیوارهای زیرزمینی، زیرزمین ها و برخی سازه های بتنی نیز مورد استفاده قرار گیرد.

بررسی اهداف فلزی و اشیای مدفون

یکی دیگر از کاربردهای Gepard GPR بررسی اشیای مدفون از جمله برخی اهداف فلزی است. با این حال، GPR اساسا یک سیستم تصویربرداری و بررسی ناهنجاری های زیرسطحی است و نتیجه اسکن باید بر اساس داده های ثبت شده و تحلیل صحیح تفسیر شود.

تصویربرداری دو بعدی و سه بعدی Gepard GPR

یکی از مزیت های مهم اسکنر جی پارد Gepard GPR، امکان تحلیل داده های برداشت شده با نرم افزارهای تصویری است. در نرم افزارهای OKM می توان داده های اسکن را به شکل های مختلف مشاهده و پردازش کرد.

در نسخه های نرم افزاری جدید، امکان مشاهده اسکن در حالت های ۲ بعدی و ۳ بعدی وجود دارد و ابزارهایی مانند تنظیم آستانه نمایش، فیلتر کردن و انتخاب نوع خاک می توانند برای بهبود تفسیر داده های اسکن مورد استفاده قرار گیرند.

این قابلیت باعث می شود اپراتور تنها به یک هشدار صوتی وابسته نباشد و بتواند داده های ثبت شده از یک محدوده را برای تحلیل بیشتر بررسی کند.

تبلت اندرویدی و تحلیل داده در Gepard GPR

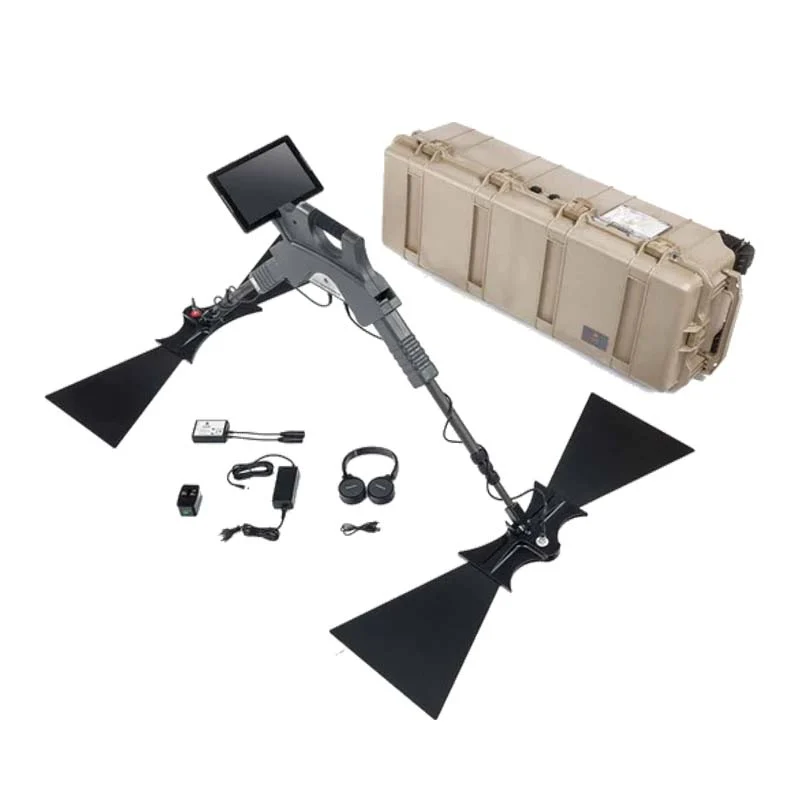

اسکنر جی پارد Gepard GPR همراه با یک تبلت اندرویدی برای نمایش و تحلیل داده های اسکن ارائه می شود. طبق اطلاعات رسمی OKM، داده های اندازه گیری شده به سیستم اندرویدی منتقل می شوند و نرم افزار مربوطه امکان مشاهده اطلاعات اسکن را فراهم می کند.

در منابع مربوط به نرم افزار این سیستم، قابلیت هایی مانند استفاده از GPS، نقشه، فیلتر کردن داده ها و ثبت اطلاعات مربوط به محل اسکن نیز برای تحلیل و مدیریت داده ها معرفی شده است.

مزایای اسکنر جی پارد Gepard GPR

• فناوری GPR برای بررسی ساختارهای زیرسطحی
• محدوده فرکانسی ۶۰ تا ۳۰۰ مگاهرتز
• استفاده از آنتن های تلسکوپی
• امکان بررسی فلزات و ساختارهای غیر فلزی
• قابلیت بررسی حفره ها و فضاهای خالی
• امکان بررسی تونل ها و برخی سازه های زیرزمینی
• امکان تحلیل داده های اسکن با نرم افزار
• نمایش داده ها به صورت تصویری
• همراه با تبلت اندرویدی
• طراحی قابل حمل
• امکان استفاده از تنظیمات متناسب با شرایط زمین
• پشتیبانی از زبان فارسی در نرم افزار دستگاه

آنتن های Gepard GPR

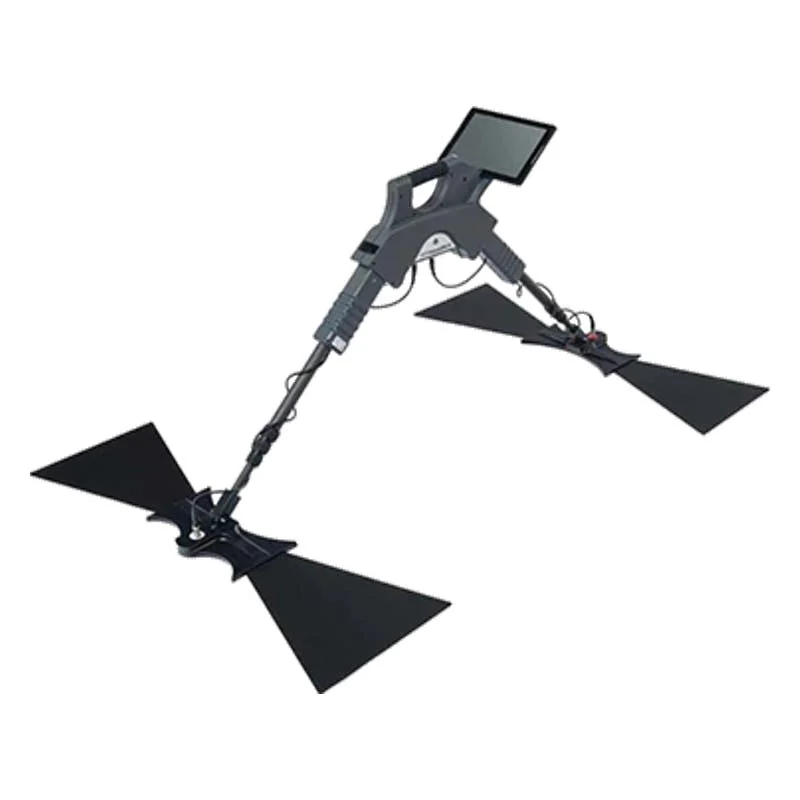

سیستم اسکنر جی پارد Gepard GPR از آنتن های مخصوص راداری استفاده می کند که در کنار میله های تلسکوپی قرار می گیرند. طبق مشخصات منتشر شده توسط OKM، آنتن مثلثی دستگاه ابعادی حدود ۱۰۱۰ × ۳۳۰ × ۵۰ میلی متر و وزنی حدود ۱.۵ کیلوگرم دارد.

ساختار آنتن و محدوده فرکانسی دستگاه به اپراتور اجازه می دهد بررسی های مختلف را با تنظیمات مناسب انجام دهد. ارتفاع میله های تلسکوپی نیز قابل تنظیم است و در نسخه فعلی، محدوده آن حدود ۵۹ تا ۱۶۳ سانتی متر اعلام شده است.

اسکنر جی پارد Gepard GPR برای چه نوع کاوشی مناسب است؟

اسکنر جی پارد بیشتر برای کاربرانی مناسب است که علاوه بر پیدا کردن یک هدف فلزی، به بررسی ساختار زیر زمین و تحلیل ناهنجاری های زیرسطحی نیاز دارند.

از مهم ترین موارد استفاده می توان به موارد زیر اشاره کرد:

• بررسی حفره و فضای خالی
• بررسی تونل و راهرو
• شناسایی سازه های مدفون
• بررسی خطوط لوله و کابل
• بررسی دیوارها و زیرزمین های مدفون
• بررسی برخی اهداف فلزی و اشیای مدفون
• مطالعات زمین و بررسی ناهنجاری های زیرسطحی
• پروژه های اکتشافی و مهندسی

تنوع کاربردهای رسمی اعلام شده برای Gepard نشان می دهد که این دستگاه بیشتر یک سیستم بررسی زیرسطحی است تا یک فلزیاب ساده برای جستجوی اهداف سطحی.

تفاوت اسکنر جی پارد Gepard GPR با فلزیاب های معمولی

فلزیاب های متداول معمولا بر تشخیص پاسخ یک هدف فلزی و ارائه اطلاعاتی مانند سیگنال یا شناسه هدف تمرکز دارند؛ اما GPR رویکرد متفاوتی دارد و با ثبت بازتاب سیگنال در زمین، امکان بررسی ساختارهای زیرسطحی را فراهم می کند.

به همین دلیل Gepard GPR در مواردی که هدف کاربر بررسی حفره، تونل، سازه، لایه های زمین یا سایر ناهنجاری های زیرسطحی است، کاربرد متفاوتی نسبت به یک نقطه زن معمولی دارد.

قیمت اسکنر جی پارد

قیمت اسکنر جی پارد به عواملی مانند پیکربندی دستگاه، تجهیزات همراه، وضعیت نو یا کارکرده، خدمات پس از فروش و شرایط واردات بستگی دارد و نمی توان یک قیمت ثابت برای تمام نسخه ها اعلام کرد.

در زمان خرید بهتر است مشخصات فنی دستگاه، اصالت محصول، تجهیزات داخل پکیج، نسخه نرم افزار، وضعیت آنتن ها و خدمات آموزشی و پشتیبانی در کنار قیمت بررسی شوند.

خرید اسکنر Gepard GPR

برای خرید اسکنر جی پارد بهتر است قبل از انتخاب دستگاه، نوع پروژه و هدف اصلی کاوش مشخص شود. اگر هدف، بررسی عمیق ساختارهای زیرزمینی، حفره ها، تونل ها یا اشیای مدفون است، سیستم GPR می تواند امکانات متفاوتی نسبت به فلزیاب های نقطه زن در اختیار اپراتور قرار دهد.

همچنین باید توجه داشت که عملکرد واقعی اسکنر جی پارد Gepard GPR به شرایط زمین و مهارت اپراتور وابسته است و صرفا اعلام یک عدد برای عمق نمی تواند نتیجه یک اسکن را تضمین کند.

جهت دریافت هرگونه مشاوره تخصصی و اطلاع از قیمت دقیق اسکنر جی پارد Gepard GPR می توانید با کارشناسان ما در اهورا دتکتور (09121893033) در تماس باشید.
